Недостаточно качественная фильтрация приводит к наличию фона переменного тока, а нестабильность даже в пределах десятой доли вольта - к уходу частоты гетеродина.
Параметры лампы 2Ж27Л:
(номинальный режим)
| Напряжение накала | 2,2В |
| Ток накала | 57±6м |
Предельные параметры 2Ж27Л:
| Напряжение накала | 2,0..2,4В |
По мнению Александра (LY1SD) прямонакальные лампы (2Ж27Л) очень критичны к напряжению накала. Отклонения нежелательны от 2,2В, особенно в сторону увеличения.
Полную характеристику лампы 2Ж27Л можно скачать здесь.

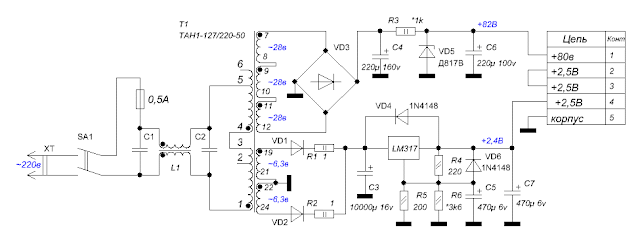

Блок питания Сергея US5MSQ выполнен на основе LM317 по следующей типовой схеме:
По входу установлен помехоподавляющий фильтр 1C1,1L1,1C2 (от компьютерных блоков питания), конденсатор 1С5 несколько улучшает фильтрацию, выходное напряжение +2,4В выставляется подбором 1R6. Величина резистора 1R3 выбирается по формуле:
R3=(Uвыпрям-Uстаб)/(Iстаб.мин+Iпотр), где
Iстаб.мин — минимальный ток стабилизации стабилитрона – 3…5мА
Iпотр – максимальный ток потребления приемником по анодной цепи (порядка 16 мА в исходном варианте, и 29 мА –после проведения всех описанных ниже доработок)
Вместо ТАН1 возможно применение любого унифицированного или от другого трансформатора, обеспечивающего требуемые напряжения по переменному току (80-90в при токе до 50мА и 2х6,3 при токе до 0,8-1А). Так, сейчас у меня трудится ТАН28 (ТАН1 сгорел, точнее после нескольких включений почему-то появилось КЗ в его накальной обмотке, может, конечно, это был просто заводкой брак, но одна из возможных причин — большой пиковый ток заряда электролита 10 тыс. мкФ, больше ТАН1 у меня не было — проверить не на чем, посему для надежности добавил в схему токоограничивающие резисторы 1R1,1R2). Фото монтажа блока питания.
При самостоятельном изготовлении помехоподавляющего фильтра конденсаторы 1С1,1С2 могут металлобумажными, пленочными, металлопленочными (из отечественных это, к примеру серии К40-хх, К7х-хх, импортные MKT,MKP и пр.) емкостью 10-22нФ на рабочее напряжение не менее 400в. Катушка выполняется на ферритовом кольце диаметром 16-20мм с проницаемостью на менее 2000 сдвоенным проводом в хорошей изоляции (тонкий МГТФ, телефонная или «компьютерная» витая пара и пр.) – 20-30витков. Диодный мостик 1VD3 может быть любой, допускающий обратное напряжение не менее 200В при токе более 50мА, например отечественные КД402-405, импортные 2W10 и пр. В качестве 1VD1,1VD2 применимы любые кремниевые диоды, допускающие обратное напряжение не менее 20В при токе более 1А, например отечественные КД212,213, импортные SR2100 и пр.
По входу установлен помехоподавляющий фильтр 1C1,1L1,1C2 (от компьютерных блоков питания), конденсатор 1С5 несколько улучшает фильтрацию, выходное напряжение +2,4В выставляется подбором 1R6. Величина резистора 1R3 выбирается по формуле:
R3=(Uвыпрям-Uстаб)/(Iстаб.мин+Iпотр), где
Iстаб.мин — минимальный ток стабилизации стабилитрона – 3…5мА
Iпотр – максимальный ток потребления приемником по анодной цепи (порядка 16 мА в исходном варианте, и 29 мА –после проведения всех описанных ниже доработок)
Вместо ТАН1 возможно применение любого унифицированного или от другого трансформатора, обеспечивающего требуемые напряжения по переменному току (80-90в при токе до 50мА и 2х6,3 при токе до 0,8-1А). Так, сейчас у меня трудится ТАН28 (ТАН1 сгорел, точнее после нескольких включений почему-то появилось КЗ в его накальной обмотке, может, конечно, это был просто заводкой брак, но одна из возможных причин — большой пиковый ток заряда электролита 10 тыс. мкФ, больше ТАН1 у меня не было — проверить не на чем, посему для надежности добавил в схему токоограничивающие резисторы 1R1,1R2). Фото монтажа блока питания.
При самостоятельном изготовлении помехоподавляющего фильтра конденсаторы 1С1,1С2 могут металлобумажными, пленочными, металлопленочными (из отечественных это, к примеру серии К40-хх, К7х-хх, импортные MKT,MKP и пр.) емкостью 10-22нФ на рабочее напряжение не менее 400в. Катушка выполняется на ферритовом кольце диаметром 16-20мм с проницаемостью на менее 2000 сдвоенным проводом в хорошей изоляции (тонкий МГТФ, телефонная или «компьютерная» витая пара и пр.) – 20-30витков. Диодный мостик 1VD3 может быть любой, допускающий обратное напряжение не менее 200В при токе более 50мА, например отечественные КД402-405, импортные 2W10 и пр. В качестве 1VD1,1VD2 применимы любые кремниевые диоды, допускающие обратное напряжение не менее 20В при токе более 1А, например отечественные КД212,213, импортные SR2100 и пр.
Для самостоятельного изготовления стабизатора на LM317 для питания накала ламп, можно воспользоваться калькулятором, на выходе которого будет удобная схема с элементами. Расчет берется исходя из потребления 1А (8 ламп 2Ж27Л х 0,057А + лампа подсветки 0,5А).
Полную характеристику стабилизатора LM317 можно скачать здесь.
